Вибросито для очистки бурового раствора

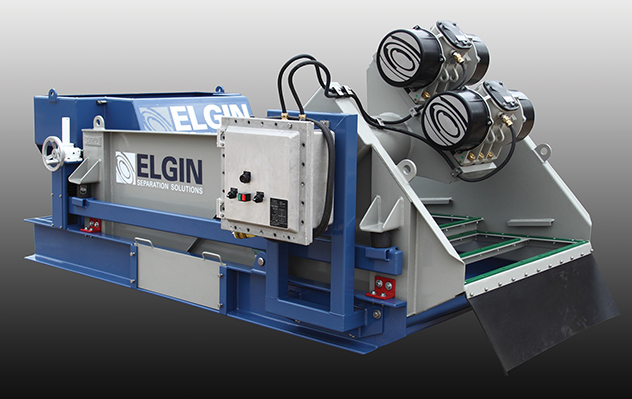

| Система Hyper-G компании ELGIN |  |

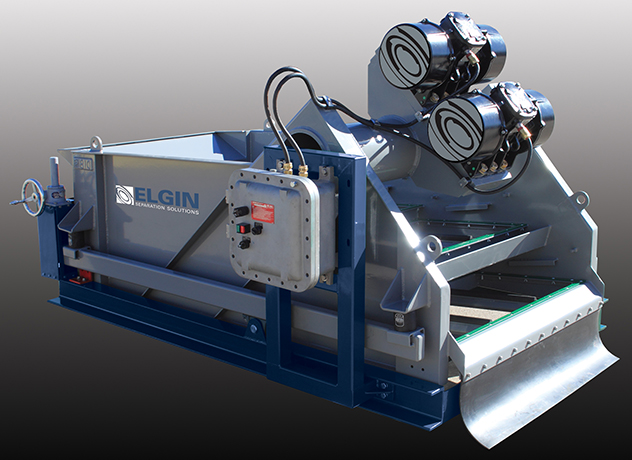

| Вибросито для очистки бурового раствора компании ELGIN |  |
| Вибросита компании Derrick |  |
Вибрационное сито FLC 2000
было спроектировано как малогабаритное сито высокой производительности. Эти два основных конструктивных направления были заложены в вибросита серии 2000 для удовлетворения современных требований бурения – увеличение скорости проходки, увеличение производительности буровых насосов, потребность установки дополнительных вибрационных сит без изменения габаритов блока очистки.
Кроме этого вибрационные сита FLC 2000:
▪ Впервые были использованы пирамидальные ситовые панели.
▪ Были установлены необслуживаемые вибрационные моторы Super G.
▪ Применена гидравлическая (механическая – бюджетная опция) система регулировки угла наклона подвижной рамы.
▪ Применено устройство для быстрого натяжения ситовой панели RAMP-LOK.
▪ Два варианта питателей – ящичный и переливной.
Вибрационное сито FLC 500
сохранило концепцию малогабаритного сита высокой производительности. Конструктивные решения, примененные на вибрационных ситах серии 500, позволили не только удовлетворить требования к повышенной пропускной способности первой ступени очистки бурового раствора при сохранении (повышении) качества очистки, но и сократить время на проведение операций связанных с их эксплуатацией.
Конструктивные решения вибрационных сит FLC 500:
▪ Возможность использования пирамидальных ситовых панелей.
▪ Установлены не обслуживаемые вибрационные моторы нового поколения Super G2 и Super G3.
▪ Применена электрогидравлическая система регулировки угла наклона подвижной рамы (гидравлическая и механическая так же устанавливается по желанию Заказчика).
▪ Применена система одностороннего натяжения ситовой панели, позволяющая существенно сократить время на операции по замене ситовых панелей.
▪ Применена новая конструкция устройства быстрого натяжения ситовой панели QUICK-LOK (натяжение поворотом на 180° двумя устройствами на одну панель)
▪ Кроме стандартных вариантов питателей ящичного и переливного может быть установлен питатель в исполнении сита VE, питатель с делителем потока или питатель для установок дуплекс.
Вибрационное сито Dual Pool 600
впервые было представлено на Российском рынке в
2009 году. Вибрационное сито Dual Pool имеет производительность практически в два
раза большую, чем серия 500. При увеличенной практически в двое производительности,
серия 600 получила высокие показатели качества очистки бурового раствора.
В конструкции вибрационного сита серии 600 установлено две палубы. Верхняя палуба
для отделения вязкой глины – ГУМБО, нижняя палуба эффективно удаляет мелкие
частицы шлама из бурового раствора благодаря своей новой вогнутой конструкции,
которая в сочетании с PMD технологией ситовых панелей позволяет обрабатывать
большое количество бурового раствора.
Конструктивные решения вибрационных сит DP 600:
▪ Использование только пирамидальных ситовых панелей.
▪ Вибрационные моторы нового поколения Super G.
▪ Электрогидравлическая система регулировки угла наклона подвижной рамы.
▪ Применена новая система СЖАТИЯ ситовой панели, что увеличивает срок службы
ситовых панелей и значительно снижает трудоемкость операции по их замене (одно
устройство на одну ситовую панель)
▪ Ситовые панели верней верхней палубы выполнены из капрона, что позволят
причинять минимальные разрушения частицам глин и снизить износ ситовых панелей.
Вибрационное сито Hyper Pool
– новика 2012 года компании Derrick. Вибрационное сито Hyper Pool сохранило основные концепции малогабаритного сита высокой производительности и качества очистки.
Основное конструктивное направление вибрационных сит серии Hyper Pool – это развитие PMD технологии ситовых панелей. Новая вогнутая конструкция рамы (Технология Fluid Centering) позволяет максимально заполнить поверхность пирамидальных ситовых панелей и наиболее полно использовать их возможности.
Конструктивные решения вибрационных сит Hyper Pool:
▪ Использование только пирамидальных ситовых панелей.
▪ Вибрационные моторы поколения Super G.
▪ Механическая система регулировки угла наклона подвижной рамы.
▪ Новая односторонняя механическая система СЖАТИЯ ситовой панели, что увеличивает срок службы ситовых панелей и значительно снижает трудоемкость операции по их замене (одно устройство на одну ситовую панель).
▪ Сохранена подвеска подвижной рамы на резиновых амортизаторах, что позволяет структурировать направление сброса твердой фазы (избежать эффекта матраца).
Вибрационные сита компании
| Наименование | Тип_сетки | Производитель |
|---|---|---|
| FLC 503 | Pyramid, Pyramid Plus | Derrick |
| FLC 2000 3-panel WEIR FEEDER | Pyramid, Pyramid Plus | Derrick |
| FLC 2000 4-panel WEIR FEEDER | Pyramid, Pyramid Plus | Derrick |
| FLC 2000 3-panel BOX FEEDER | Pyramid, Pyramid Plus | Derrick |
| FLC 2000 4-panel BOX FEEDER | Pyramid, Pyramid Plus | Derrick |
| DP 616 Weir Feeder | PMD, PMD+ | Derrick |
| DP 626 Weir Feeder | PMD, PMD+ | Derrick |
| DP 618 Weir Feeder | PMD, PMD+ | Derrick |
| DP 628 Weir Feeder | PMD, PMD+ | Derrick |
| DP 616 Box Feeder | PMD, PMD+ | Derrick |
| DP 626 Box Feeder | PMD, PMD+ | Derrick |
| DP 618 Box Feeder | PMD, PMD+ | Derrick |
| DP 628 Box Feeder | PMD, PMD+ | Derrick |
| GN High G 4-panel | 585x1165 мм | GN Solids Control |
| GNZS752E-DM 2-panel | 750×900 мм | GN Solids Control |
| GNZS703F-HB 3-panel | 700×1250 мм | GN Solids Control |
| GNZS703F-DZ 3-panel | 700×1250 мм | GN Solids Control |
| GNZS594F-HB 4-panel | 585×1165 мм | GN Solids Control |
| GNZS706E-HB 6-panel | GN Solids Control | |
| FALCON 3 | АКРОС | |
| FALCON 4 | АКРОС | |
| ZS/Z-1 | HAIHUA | |
| ZS/Z-1 | HAIHUA | |
| Hyper-G Flow Line 4-panel | KPT26-HD2 | ELGIN |
| FLC 504 4-panel Box Feeder | PWD, PMD, PMD+ | Derrick |
| FLC 513 3-panel Box Feeder | PWD, PMD, PMD+ | Derrick |
| FLC 514 4-panel Box Feeder | PWD, PMD, PMD+ | Derrick |
| Hyper Pool 4-panel Box Feeder | PMD, PMD+ | Derrick |
| FLC 503 3-panel Weir Feeder | PWD, PMD, PMD+ | Derrick |
| FLC 503 3-panel Box Feeder | PWD, PMD, PMD+ | Derrick |
| FLC 504 4-panel Weir Feeder | PWD, PMD, PMD+ | Derrick |
| FLC 513 3-panel Weir Feeder | PWD, PMD, PMD+ | Derrick |
| FLC 514 4-panel Weir Feeder | PWD, PMD, PMD+ | Derrick |
| Drying Shaker FLC 503 3-panel | PWD, PMD, PMD+ | Derrick |
| Hyper Pool 4-panel Weir Feeder | PMD, PMD+ | Derrick |
| Hyper-G Drying Shaker 4-panel | KPT26-HD2 | ELGIN |
| MONGOOSE PRO header box | M-I SWACO | |
| MEERKAT PT 3-panel | MONGOOSE (1,2 x 0,61 м) | M-I SWACO |
| MD-2 | DURAFLO | M-I SWACO |
| MD-3 | M-I SWACO | |
| MD-3 | M-I SWACO | |
| BRANDT AX-1 Shaker | NOV | |
| KING COBRA HYBRID Shaker | Pretension, Repairable | NOV |
| KING COBRA VENOM Shaker | Pretension, Repairable | NOV |
| LCM-3D In-Line 4-Panel Shaker | Pretension | NOV |
| Mini COBRA 2-Panel Shaker | Pretension, Repairable | NOV |
| Mini COBRA 3-Panel Shaker | Pretension, Repairable | NOV |
| SABRE Shaker System Single deck | SABRE pre-tensioned | NOV |
| SABRE Shaker System Double deck | SABRE pre-tensioned | NOV |
| SABRE Shaker System Triple deck | SABRE pre-tensioned | NOV |
| VSM 300 Shaker | Pretension, Repairable | NOV |
| VSM Multi-Sizer Separator | Pretension, Repairable | NOV |
| COBRA 3-panel | Pretension, Repairable | NOV |
 |
 |
